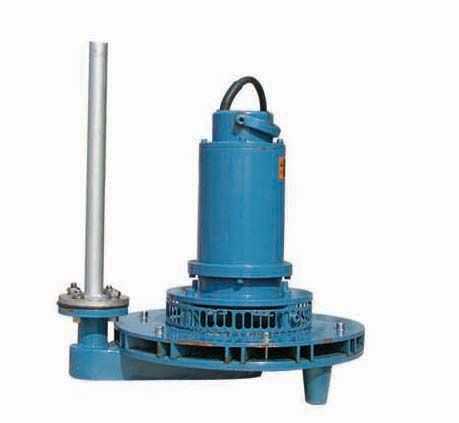

QXB型潛水離心式曝氣

在線咨詢

產品詳情

QXB型潛水離心式曝氣機用于各種污水處理工程中生化處理工藝的曝氣池、曝氣沉砂池、預曝氣池、好氧硝化池，對污水污泥的混合液進行充氧及混合，以及對污水進行生化處理或養殖塘增氧。進氣量10-32m3/h，增氧能力為0.37-24kgo2/h，電機功率為0.75-22kw。

工作原理

QXB型潛水離心式曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。
由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。

特點

1、獨特的混氣室設計，吸入空氣量多，微小氣泡所占比率大，混合效果好，氧利用率高；

2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；池中無死區，夾帶氣泡的水平曝氣流能完全沖刷池底的每個角落。
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。

4、結構簡單、緊湊，機組壽命長，能承受大負荷的軸承，采用油浴的轉軸密封和吸入葉輪的腔內空氣防止工作時水與密封件接觸，這些都將保證曝氣機能夠長期無故障運行。

型號和性能參數

型號	QXB 0.75	QXB 1.5	QXB 2.2	QXB 3	QXB 4	QXB 5.5	QXB 7.5	QXB 11	QXB 15	QXB 18.5	QXB 22
功率（KW）	0.75	1.5	2.2	3	4	5.5	7.5	11	15	18.5	22
電流（A）	2.4	4	5.8	7.8	9.8	12.4	17	24	32	39	45
電壓（V）	380
轉速（r/min）	1470
頻率（Hz）	50
絕緣等級	F
最大潛入深度	1.5	2	3	3	3	3	4	5	5	5.5	6
進氣量（m3/h）	10	22	35	50	75	85	100	160	200	260	320
服務直徑	ø 2.8	ø 4.2	ø 5.0	ø 5.8	ø 6.6	ø 7.8	ø 9.0	ø10.0	ø11.0	ø12.4	ø13.5

外型尺寸圖

型號	QXB 0.75	QXB 1.5	QXB 2.2	QXB 3	QXB 4	QXB 5.5	QXB 7.5	QXB 11	QXB 15	QXB 18.5	QXB 22
H	510	510	753	753	920	1079	1079	1500	1500	1666	1666
L	1500	2000	3000	3000	3000	3500	4000	5000	5000	5500	6000
465	465	465	704	704	704	820	820	950	950	1000	1000
進氣直徑	32	32	50	50	50	80	80	80	80	100	100
底盤高度	150	150	300	300	300	350	350	350	350	400	400
